记一次海淘 x99 主板 到手点不亮 以及解决

Posted on In

整个六月，闲来无事逛逛张大妈，突然发现了这么一记剁手贴：Prime会员专享： GIGABYTE 技嘉 GA-X99P-SLI 主板 $182.74（约1300）

想来亚马逊间隔了几年又给了一次 Prime 的体验机会，于是就剁剁剁，但是就此产生的问题真是不少。首先是价格，虽然 x99 便宜了，但是其对应的 CPU 一直居高不下，毕竟5、6代还算是比较新出的，还有搭配的 DDR4 内存高频的价格简直不敢恭维。还有就是我根本没有考虑到 x 系列是不带核显的，这个在黑苹果时候再说。
其次是购买时候，此主板的 BIOS 还未更新支持 6 代的 CPU，由此到手后真是折腾了一番，以下主要记录此次折腾。

fx2IMG_3450

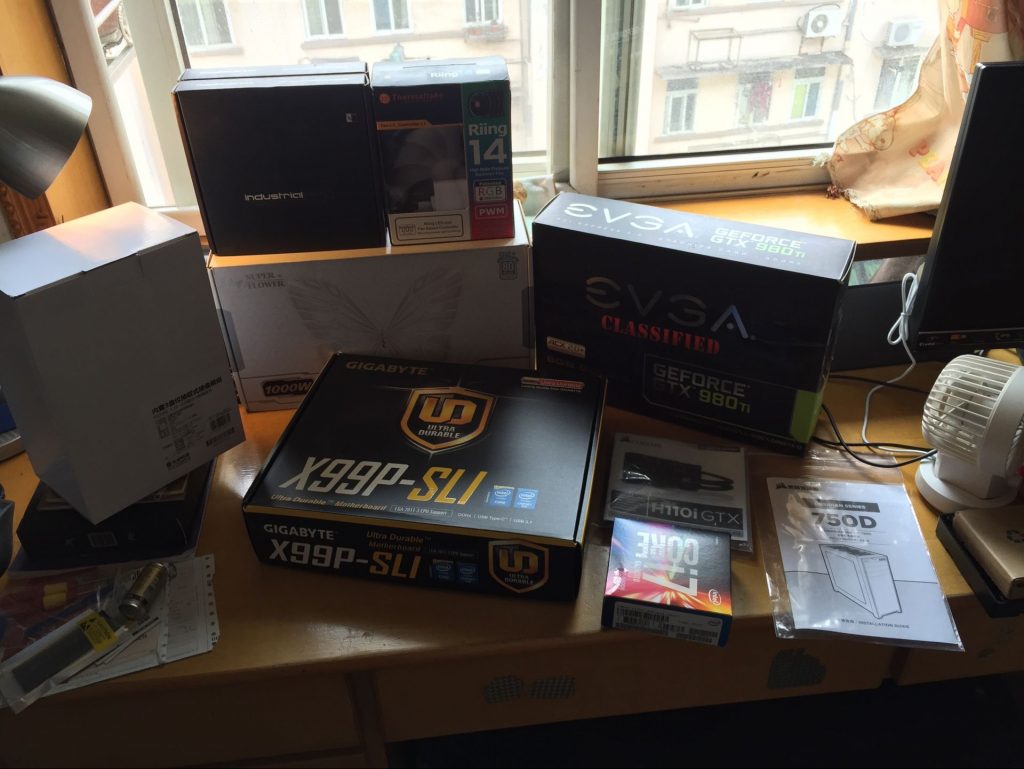

首先，收到主板和 U 之后，由于内存还在转运坑，于是京东淘了条先试机。收到内存，兴奋的装完机后，点亮。。。怎么重启了。。。

还没见到自检画面即 reboot，这个问题从我的角度来看有几种可能

  • CPU 插座接触不良（重新上）
  • 电源问题（短接，负载）
  • 主板有缺陷，运输途中损坏（这个比较悲催）

一个个试过去，详细过程就不记了，简单的操作网上都有。结果问题依旧存在，由于不插内存时触发重启间隔缩短，由此确定很有可能问题出在 CPU 上，由于 CPU 坏的案例很少（我是没坏过），那就暂时把问题缩小到 CPU->MotherBoard 之间。

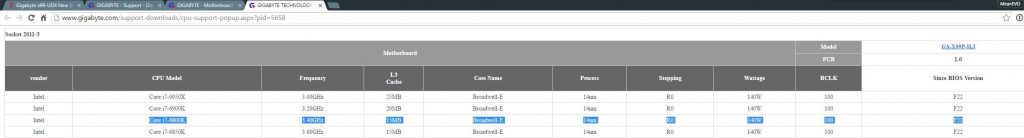

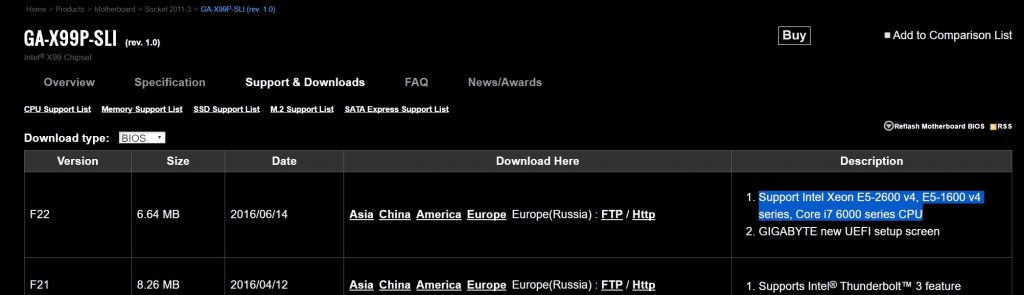

逛了下技嘉的官网，由于这款未在国内上市，在其美帝官网上找到了支持，看了下，嗯。。6月中旬更新的 BIOS 才支持 6 系 CPU，这下好办了，问题就暂时转移到 BIOS 上（因为这种板子缺少 CPU微码 开不起的可能性很大）。

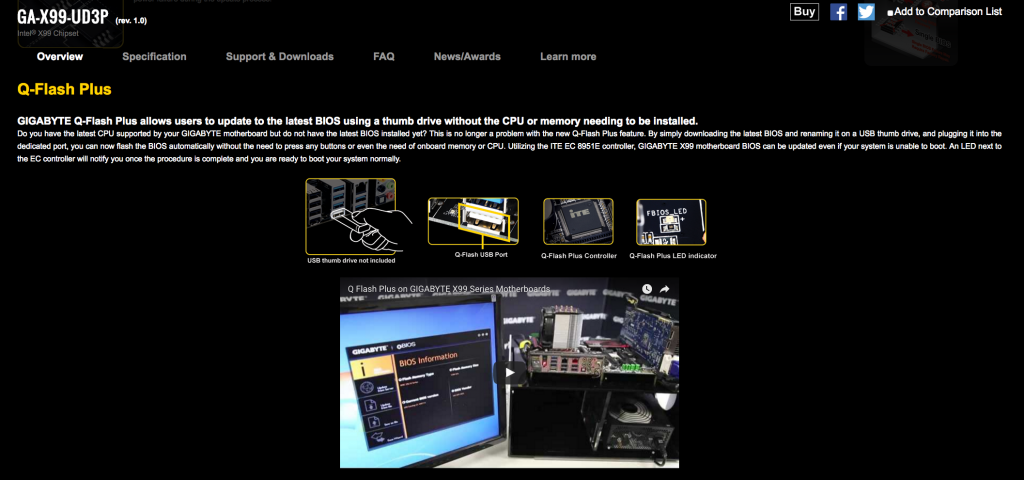

继续看 其兄弟 GA-X99-UD3P 支持 QFlash Plus，也就是可以通过优盘在无 CPU 的情况下升级 BIOS，在看手上这块的，What？只能QFlash，没有 Plus 支持也就是没有刷 BIOS 的 USB 口！！
IMG_3452IMG_3451QQ20160819-1

这下比较棘手了，问题解决方案只有两种

  1. 带去本地电脑城，或者借一颗 5 系的 CPU 先点亮主板，升级 BIOS 后再换回
  2. 想到之前刷 Thinkpad x230 使用的编程器，也许可以用来直接刷呢？

由于方案1的实现需要出门，家里蹲不愿意出门，于是先执行方案2，活马当死马

  • 方案2的进行需要以下步骤：
    • 确认 主板 BIOS 芯片型号：MX25L12873F
    • 确认 编程器支持的 芯片型号：未找到对应
    • 确认封装，Google BIOS 芯片，找到对应定义图：SOP8 封装

以上三点都确认完了，没有找到对应支持也是心中有点发虚，不过都进行到这一步了，硬着上吧

连接 编程器与主板 BIOS，先不接供电脚。这里直接刷的 主BIOS
选一个针脚定义相同的 大概可以替换的芯片型号，这里我选的：MX25L12845E
开刷，提示接触不良，那么就给主板通电（就是一直重启的状态），目的是让其 BIOS 芯片有供电
再次检测，接触不良的针脚减少了，确认触电接触良好后，也只能先不管，让他读两遍芯片，校验正确后，说明连接是稳定的
观察读出固件的头部，对比官方的 BIOS，相同，由此推断是可以刷入的

这里注意了，主板商提供的 升级BIOS，与编程器刷的 BIOS 是不同的，一般来说 升级BIOS 是不会替换原有 MAC SN 之类信息的，用编程器强制刷入，会造成清空，MAC 变为 88:88:88:88:87:88 之类

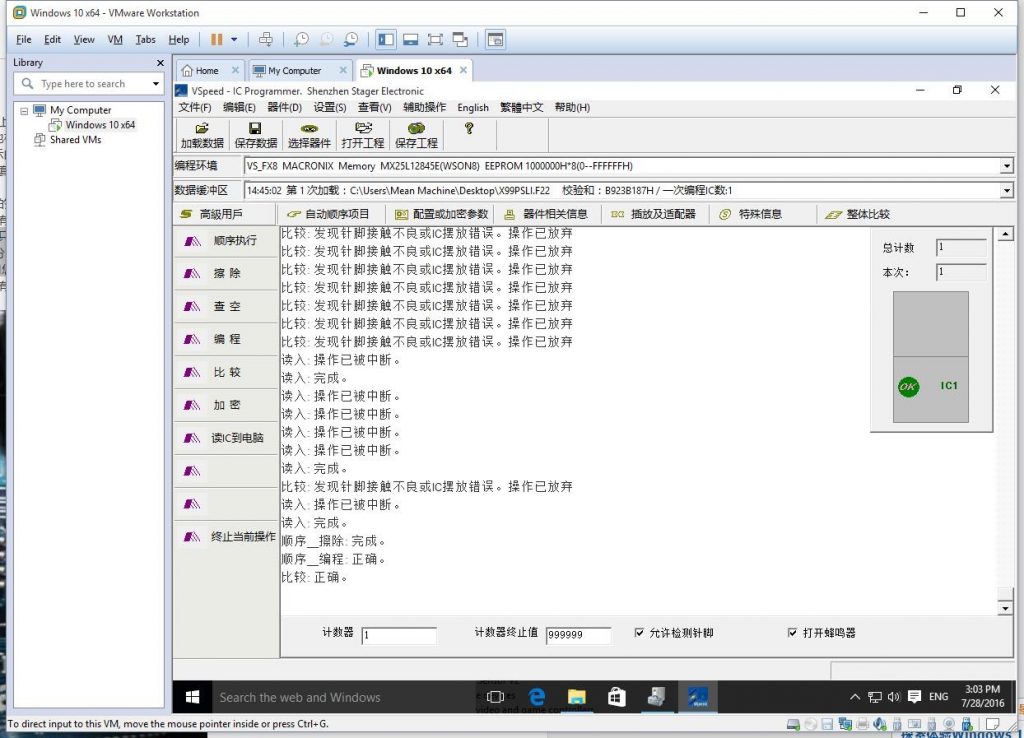

备份好原厂 BIOS，刷入 升级BIOS，然后。。

IMG_3454

Boot！出乎意料的点亮了！
由于 强刷了 BIOS，步骤5 中提到的问题出现，接着解决这个问题
  • 先用技嘉的 @BIOS 尝试刷回 步骤6 中备份的 BIOS，提示无法降回老版本
  • 尝试使用 Flashrom 强刷，由于是强刷非官方的升级，预测原来的 MAC 等信息应该会一同刷回
  • 强刷完成，千万不要重启，否则又回到原点了，紧接着再次使用 步骤8.1 中的 @BIOS，升级 F22 BIOS，此时由于是官方升级 应该会保留信息

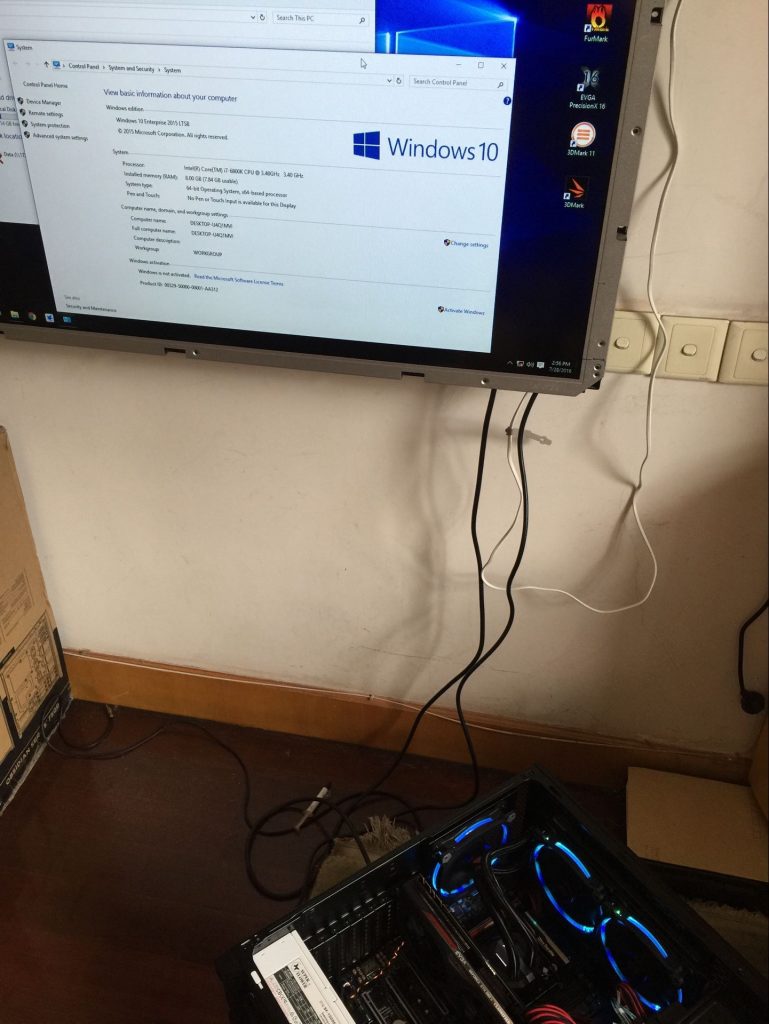

  • 完成重启，进 BIOS 查看 MAC 发现已恢复出厂！

至此，CPU 兼容问题解决，谨以此记录

IMG_3455
